高压并联补偿成套装置

  • TBB型高压并联电容器装置(以下简称装置),
    主要用于3~110kV工频电力系统中,提供无功功率,
    提高功率因素,
    增加传输能力,降低线路损耗,
    提高供配电设备的使用效率,改善供电质量。

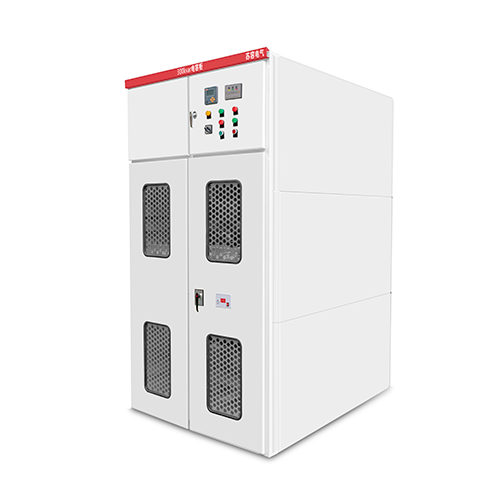

  • 高压柜产品标题图.png



概述

型号意义



备注:保护形式有:AK:开口三角保护,AC:相电压差动保护,AQ:桥式差流保护,BL:双星形不平衡电流保护



  • AK

  • BL

  • AQ

  • AC

技术参数

使用要求

  • 运行地点海拔不超过1000 m
  • 环境温度在 -40+45℃ ★
  • 环境相对湿度不高于 85% (在20±5℃)
  • 装置与地面的倾斜度不超过5°
  • 安装地点无剧烈震动,无有害气体、蒸汽,
  • 无导电性、爆炸性尘埃粒子
  • 安装在户内时应有良好的通风
  • 本装置的投切开关,应选用不重燃的符合投切电容器的真空断路器或六氟化硫断路器
  • 在本装置前级,系统应设置过压、欠压、过流、速断等继电保护,并根据装置主接线设置相应的电容器内部故障的继电保护。
  • ★ :超过此值应在订货时特别提出

规格及参数

主要技术性能

① 电容偏差

装置内单台电容器容量偏差:-3%~+5%;装置实测电容和额定电容的偏差:0~+5 %,任意两相间容量偏差小于2%;装置内电容器组各串联段的最大与最小电容之比小于1.02%

② 电感偏差

在额定电流下,额定电抗率4.5%的电抗器,其电抗值的容许偏差为0~5%额定电抗率1 %的电抗器,其电抗值的容许偏差为0~10%每相电抗值不超过三相电抗平均值的±2%

  • ③绝缘水平

  • ④稳态过电压

装置允许在1.1Un工频稳态过电压下长期运行,在此状态下,包括所有谐波分量在内的电压峰值应不超过1.22Un


⑤稳态过电流

装置允许在由于过电压及高次谐波造成的有效值1.3 In的稳态过电流下长期运行,对于具有最大正偏差容量的电容器,过电流允许峰值应不超过1.43 In

主要执行标准

GB50227-2008《并联电容器装置设计规范》

JB 7111-1993《高压并联电容器装置》

DL/T604-1996《高压并联电容器装置订货技术条件》

GB50060-20083~110kV高压配电装置设计规范》

DL/T5014-2010330~750kV变电站无功补偿装置设计技术规定》

GB/T11024《标称电压1000kV以上交流电力系统用并联电容器》

装置除执行上述标准,同时还执行装置内主要配套件的标准及技术条件等相关标准。

高压补偿柜型布置图(仅供参考,最终以实际提供图纸为准)

TBB6-1200/400AK

TBB10-1002/334AK

TBB10-3600/200AK

TBB10-4800/200AK

TBBZ10-3600(1200+1200+600+600)/(400+200)AK
